ЦАГИ представил разработку в области метрологии аэродинамических моделей

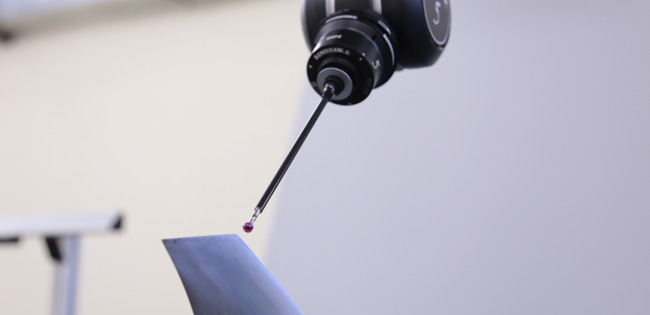

Важнейшим условием обеспечения экспериментальных исследований на аэродинамических моделях является точность их изготовления. Для ее контроля в Центральном аэрогидродинамическом институте имени профессора Н.Е. Жуковского (входит в НИЦ «Институт имени Н.Е. Жуковского») проводятся измерения точек поверхности модели и ее отдельных агрегатов с использованием координатно-измерительных машин (КИМ).

Поскольку имеется эталон изготавливаемой поверхности изделия в виде цифрового описания, программное обеспечение КИМ определяет расхождения между ним и замеренными точками. Величина несоответствия, как правило, является достаточной для оценки точности деталей изделий общего машиностроения. Для моделей летательных аппаратов такая оценка является недостаточной. Для их агрегатов, прежде всего с аэродинамической профилировкой (таких как крыло, оперения, лопасти винтов, лопатки вентиляторов и др.), необходимо раздельно контролировать распределение крутки сечений по размаху, форму оси, профилировку сечений. Дополнительно нужно оценить точность сборки модели и ее установки в рабочей части аэродинамической трубы. Для этого специалистами научно-производственного комплекса ФГУП «ЦАГИ» разработана соответствующая методика.

«В ее основе – алгоритм оптимального совмещения замера и цифрового описания. Последовательное сравнение измерений с цифровым описанием в целом показывает, как модель устанавливается в осях аэродинамической трубы. Оно же, выполняемое для каждого ее агрегата, определяет точность сборки. Совмещение измеренных координат точек сечений поверхности позволяет установить воспроизведение распределенных геометрических параметров (например, крутка и V-образность для крыла) и профилировки», – пояснил один из авторов разработки, доктор технических наук Прокопий Николаев.

Работа под названием «Метрология аэродинамических моделей, изготавливаемых в обеспечение экспериментальной отработки летательных аппаратов» была представлена Владимиром Вермелем, Марией Архангельской, Владимиром Забалуевым, Прокопием Николаевым на 15-м Московском международном инновационном форуме «Точные измерения – основа качества и безопасности» в середине мая и получила одобрение экспертов.
