Беспилотные авиационные системы

Обсудить в форуме


Часть 6. Силовые установки и управляемый вектор тяги

6.2. Что дает управление вектором

Другим, более перспективным направлением в развитии силовых установок является использование ГТД с выходным устройством, обеспечивающим отклонение вектора тяги в диапазоне углов 0...15-20° по курсу и тангажу (так называемое всеракурсное отклонение вектора тяги). Предельное отклонение в 20° определено из условия минимальных гидравлических потерь при отклонении газового потока и допустимого уровня снижения прямой тяги двигателя. Существует несколько вариантов конструктивной реализации отклонения вектора тяги:

Рис.7

- применение устройства отклонения реактивного сопла: отклонение вектора тяги до критического сечения сопла (РД-133, АЛ-37);

- модернизация штатного выходного устройства для реализации возможности смещения критического сечения сопла с сохранением управляемости дозвуковой и сверхзвуковой частями сопла. Такой вариант легко реализуется в конструкции выходных устройств АЛ-31Ф и РД-33. Основной недостаток: зависимость угла отклонения тяги от диаметра критического сечения сопла. Применим для нефорсированных двигателей с регулируемым выходным устройством;

- модернизация штатного устройства с целью реализации возможности отклонения створок сверхзвуковой части сопла (например, СУ перспективной версии европейского самолета "Тайфун"). Такой подход получил широкое применение на ГТД с плоскими выходными устройствами, главным образом на зарубежных СУ.

При обосновании целесообразности применения устройства отклонения вектора тяги в СУ ЛА авторами были проведены исследования по оценке величины располагаемого приращения угла тангажа за 1 с при ступенчатом изменении управляемого фактора: угла отклонения стабилизатора или угла отклонения вектора тяги (динамические характеристики устройства отклонения вектора тяги не рассматривались).

Для сравнительного анализа был взят планер самолета типа МиГ-29 с СУ из двух ТРДДФ(см) РД-33. В первом варианте самолет имеет СУ без отклонения вектора тяги, а во втором - СУ с управлением вектором тяги.

Рис.8Обобщенная характеристика изменения тяги ТРДДФ(см) по скорости полета и степени дросселирования тяги приведены на рис.7. Характеристика ГТД построена с учетом программы управления РД-33 для высоты полета Н=0. При этом рассматривалось сложное движение ЛА как твердого тела в вертикальной плоскости: центр масс ЛА двигался линейно со скоростью Vx (задавалась без ускорения) при Vy=0, а планер самолета вращался относительно поперечной оси ОZ с угловой скоростью которая также задавалась. В этих условиях угол атаки самолета совпадал с углом тангажа. Таким образом производилась оценка возможности совершать управляемый полет в достаточно сложных условиях (В статье приводятся результаты исследований для случая простого вращения самолета строго в вертикальной плоскости. Динамика управляемого сложного движения с вращением (по шести степеням свободы) ЛА с работающей СУ в силу своей сложности требует другой формы представления и в рамках данной статьи описание результатов исследования вряд ли уместно.) полета самолета.

Рис.9На рис.8 приведена зависимость приращения угла тангажа самолета при ступенчатом отклонении стабилизатора на кабрирование (φст=-30 град) от скорости полета самолета и текущего угла тангажа. Угловая скорость вращения самолета относительно оси OZ =+20 град/с. Из приведенной зависимости видно, что до углов тангажа =0...30 град и начиная со скорости Vх более 50 м/с самолет обладает приемлемой управляемостью, закон изменения которой определяется квадратом скорости полета. Влияние угловой скорости вращения незначительно. Однако, малые скорости полета (менее 50 м/с) и большие углы тангажа (или атаки) недоступны для управляемого полета. На этих режимах СОВП может осуществлять неуправляемые инерционные вращения по типу динамического выхода на закритические углы атаки в одной или двух плоскостях ("кобра Пугачева" и т.п.).

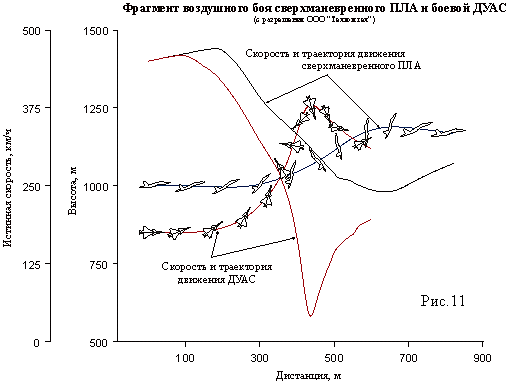

Рис.10Тяга силовой установки ЛА с ОВТ сильно зависит от условий, в которых работает воздухозаборник. Режим работы ТРДДФ(см) определяется программой управления и располагаемым расходом воздуха через воздухозаборник. Косое обтекание воздухозаборника приводит к падению расхода воздуха через него, падению плотности тока q( в) на входе в турбокомпрессор двигателя. Углы атаки на лопатках первых ступеней компрессора начинают расти. Из-за некоторого "затяжеления" компрессора, падения расхода воздуха и нарушения равновесия мощностей осевого компрессора и газовой турбины происходит снижение частоты вращения ротора туробокомпрессора и падение удельной тяги двигателя (ограничитель температуры газов перед турбиной будет сбрасывать подачу топлива в основную камеру сгорания: Тг*=Тг*max=const).

Рис.11

Из результатов исследования (Рис.9) видно, что для ЛА с СУ оснащенной воздухозаборником, имеющим степень раскрытия воздухозаборника по углу атаки равной 1.0 характерно заметное снижение управляемости особенно на скоростях Vх>40 м/с и углах тангажа более 60°.

где - площадь осевого входа в воздухозаборник, - площадь дополнительных окон.

Самолет с такой СУ (включая и воздухозаборник) может осуществлять устано-вившийся полет на больших углах атаки с относительно малой линейной скоростью полета. Что мы и видим на воздушных показах. Однако в боевой практике реализация подобных режимов чревата потерей самолета, а не завоеванием превосходства в воздухе.

Применение перфорированного воздухозаборника (т.е. с большой площадью окон дополнительного забора воздуха) позволяет компенсировать потери тяги, обусловленные косым обдувом воздухозаборника. Для полной компенсации потерь тяги, как показывают результаты исследований, необходимо обеспечить изменение по углу атаки в диапазоне 1...2,3. В этом случае (Рис.10) управляемость ЛА с ОВТ во всем диапазоне исследуемых условий остается на достаточно высоком уровне: =40..65° с незначительным изменением градиента по диапазону условий. Однако, для обеспечения симметричной управляемости во всем диапазоне углов атаки (тангажа) и угловых скоростей требуется принципиально другая компоновка ЛА: компоновка с симметричной аэродинамикой, как у ДУАС "Бумеранг" (сравните компоновки любого боевого пилотируемого ЛА и ДУАС "Бумеранг" "Вестник воздушного флота" N2, 2001г.).

Управляемый вектор тяги может обеспечить необходимую управляемость БАС и реализацию практически любых видов маневров в широком диапазоне скоростей полета и углов атаки. В качестве примера можно привести графическую интерпретацию некоторых результатов моделирования маневренного воздушного боя самолета типа Су-37 и ДУАС "Бумеранг" (Рис.11). Внутренней системе управления функционированием ДУАС "Бумеранг" (система управления с элементами искусственного разума) была поставлена задача в переводе на "человеческий язык": "выполнять полет с самостоятельным выбором типа и параметров маневра из условия достижения максимальной продолжительности нахождения в позиции для применения пушечной установки по самолету-агрессору". При этом начальные условия отличались только одним: ДУАС летела с ниже на 200 м. Как видно из рис.11 шансов выжить у пилотируемого самолета не осталось.

Не меньшее преимущество у ЛА с ОВТ проявляется и при атаке наземной цели. На рис.12 и 13 приведены схемы атак наземной цели СОВП и ДУАС "Бумеранг". В качестве критерия сравнения использовались форма и размеры зоны компенсации ошибки навигации по курсу (закрашена голубым цветом) при выходе на малоразмерную цель. Из приведенных схем видно, что для СОВП, чем ближе к цели, тем меньше возможностей в исправлении ошибок, тем сложнее обеспечить условия попадания в цель. При отсутствии фактора внезапности атакующий самолет становится хорошей мишенью для средств ПВО уже в силу предсказуемости траектории движения.

Для ДУАС типа "Бумеранг" таких проблем нет. Зато есть проблема малой скорости маневра в районе цели. Но это уже предмет других исследований.

Управляемый вектор тяги способен обеспечить высокие боевые возможности перспективной технике. Но, как видно из приведенных данных, его применение потребует не только изменения существующих взглядов на систему "планер-СУ", но и пересмотра всех научно-методических основ формирования технического облика перспективной боевой техники. Тем не менее, открывающиеся потенциальные возможности управления вектором тяги СУ, как видно, стоят этого.

В.В. Ростопчин, С.С. Румянцев
ООО "Техкомтех"
